Dienstag, 25. August 2015

"Magnet-freie" Version meines Hotend-Halters

Da ich mittlerweile schon ein paar mal mit der Bitte angeschrieben wurde, einen "magnetfreien" Halter zu veröffentlichen, hier jetzt der entsprechende Halter.

Es ist für einen Groove-Mount wie beim E3D designed -> Nut: 12mm, 6mm breit



Zu finden, wie immer, als thing:983728

Donnerstag, 20. August 2015

Hotend-Bürste / Filamentabstreifer V2 - Für die faulen unter uns!

Sind wir nicht alle ein wenig 'bequem' und ersparen uns gerne ein wenig Arbeit?

Auch wenn das jetzt niemand zugeben wird, so habe ich für diejenigen unter uns, die sich doch angesprochen fühlen, meine Hotend-Bürste überarbeitet. So könnt ihr euch jetzt für 5€ auf ebay ein Set aus 12 kleinen Bürsten kaufen und diese einfach in den neuen gedruckten Halter stecken. Das erspart euch eine Stunde DIY-Bastelei, die Spülbürste auseinanderzupflücken und mühsam neu einzusetzen.

Die Dateien zum ausdrucken gibt's wie immer als Thing:976673
Die Bürsten gibts für 5€ bei ebay: 12 Nylonbürsten bei ebay
Ihr braucht noch ein paar Schrauben, die Löcher sind 4,2mm groß

Ich präsentiere euch Version 2, für die Faulen unter uns winking smiley
Render des gesamten Bürstenhalters


Die 12 Nylonbürsten


12 eingesteckte Nylonbürsten

V1 und V2 im direkten Vergleich

der gesamte Halter




Video in Aktion:

Montag, 17. August 2015

PLA-Kühlung veröffentlicht!

Es ist soweit! Nach unzähligen Testdrucken und einem Langzeit-Test kann ich jetzt guten Gewissens die Dateien veröffentlichen!
Es ist im Ganzen bis jetzt nicht nur bei dem magnetischen Hotend-Wechsler geblieben. Das eigentliche Ziel des Wechslers ist ja das schnelle Montieren verschiedener Hotends mit und ohne entsprechender Kühlung. Da mir bei meinen Tests aufgefallen ist, dass verschiedene Hotends durchaus auch verschiedene Bauhöhen haben können, musste eine Möglichkeit her, mit der man sich das dauernde Einstellen erspart. Am Anfang habe ich das mit verschiedenen Slic3r-Profilen für jedes Hotend gelöst, aber ein "bed-tramming-sensor" ist sicherlich die elegantere Lösung!
Also habe ich zusätzlich noch einen entsprechenden Halter für einen Sensor mit 12mm Durchmesser entworfen, der sich nahtlos in den gesamten Aufbau einfügt. Halter für andere Baugrößen werden noch folgen.

Ihr findet die PLA-Kühlung hier: thing:971253
Und der Halter für den Sensor hier: thing:971257
Der passende Sensor ist sehr günstig bei ebay zu ergattern: LJ12A3-4-Z/BX NPN auf Ebay

Sonntag, 16. August 2015

Dauertest der PLA-Kühlung

Seit Tagen werde ich immer wieder angeschrieben, wann ich denn endlich die PLA-Kühlung veröffentlichen werde. Doch ich will die Kühlung erst ausführlich testen, bevor ich andere User zum Nachbauen einlade. Dazu habe ich einen Dauertest angesetzt. Zwar hat die Kühlung bereits mehrere Drucktage hinter sich, aber alle Tests dauerten für sich immer nur einige Stunden und waren unter permanenter Beobachtung. Der Dauertest dauerte etwas mehr als 10 Stunden und war ein voller Erfolg!

Hier das Zeitraffer-Video vom Dauertest:




Ich werde die STL-Dateien also in Kürze auf thingiverse veröffentlichen, bitte noch ein wenig Geduld.

Vorbereitung für das automatische Bed-Tramming-System

Das automatische "bed-tramming-system" (ugs: auto-bedlevel) kommt jetzt als nächstes an den Drucker. Bisher stehe ich dem ganzen etwas kritisch gegenüber und weiß noch nicht so recht, ob ich es wirklich brauche, da ich seit mehr als einem Jahr bisher problemlos auch ohne ausgekommen bin. Ich erhoffe mir aber, durch diese Einrichtungsmethode in Zukunft mit weniger Scheu an mögliche Umbauarbeiten heranzugehen, da danach das Ausrichten des Drucksbett zur Lotrechten hoffentlich komfortabler ablaufen wird. Auch das wechseln der verschiedenen Hotends wird damit hoffentlich unkomplizierter!
Um den dazu benötigten induktiven Sensor (ebay-link) am Hotend-Halter unterzubringen, habe ich meinen PLA-Lüfterhalter angepasst:

Der Sensor sitzt damit sehr gut fest, da die Fächerscheiben eine optimale Auflagefläche bekommen. Auch habe ich den Halter in der Höhe so konstruiert, dass ich möglichst viel Einstell-Weg habe um den Sensor nach oben oder unten zu justieren.
Bisher habe ich die Verdrahtung des Sensors vorbereitet und einen Spannungsteiler in die Sensorleitung eingelötet, damit der Signalausgang 5V liefert und damit "arduino-tauglich" wird.
Die endgültige Montage werde ich die kommenden Tage vornehmen und dann auch die Firmware entsprechend anpassen.

Freitag, 14. August 2015

Anleitung: Magnetischer Hotend-Halter

Seitdem die STL-Dateien des magnetischen Hotend-Halters auf thingiverse.com von mir veröffentlicht wurden, habe ich jeden Tag dutzende Nachrichten bekommen. Die User haben mir geschrieben, dass sie Probleme dabei haben, das Teil so zu montieren, dass es richtig sitzt und hält. Vor allem das einkleben der Magneten bereitet dabei die größten Probleme.
Daher habe ich mir die Zeit genommen und eine kleine Fotostrecke zusammengestellt, in der ihr Schritt für Schritt den Zusammenbau nachbauen könnt. Los geht's!

Since I put the STL-files of the magnetic-hotend-mount on thingiverse.com, I got dozens of messages every day. Other users wrote to me, that they had difficulties to mount it in a way, that the holder doesn't come lose and fits correct without any clearance. Especially, glueing in the magnets seems to be the trickiest part. That's why I did make time for a small photo series as a step-by-step tutorial for you to recreate the assembly. Here we go!

Ihr braucht:

You will need
Die gedruckten Teile

the printed parts
Hotend

8 runde Magneten 10mm x 5mm (ebay)

8 round magnets 10mmx5mm (ebay)
Sekundenkleber zum einkleben der Magneten

Superglue for glueing the magnets to the bracket
Werkzeug zum Bearbeiten der Druckteile

Some tools for modifying the printed parts
Nachbearbeitung der gedruckten Teile

Clean up the printed parts
Verteilt die 8 Magneten auf 4 Stapel

Seperate the 8 magnets to 4 piles

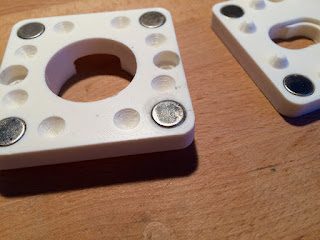

Probemäßiges Einsetzen in den Halter

Try the magnets in their desired positions
Markiert euch bei allen 4 Stapeln die gleiche Polarität der Magneten. Es spielt keine Rolle, wo Nord- und wo Südpol ist, Hauptsache, alle Magneten sind gleich ausgerichtet.

Mark the magnetic orientation on all 4 piles. It doesn't matter where you put the south- or northpole, if they are just all oriented the same.
Das ist der gleiche 2er-Stapel wie auf dem oberen Bild, Ansicht von unten

That's the same pile of 2 magnets like the one in the picture before, just the underside.
Steckt die Stapel wieder in den Halter, mit der Ausrichtung:


  • linke Stapel + nach oben
  • rechte Stapel - nach oben

Put the 4 piles back into the bracket and orientate them als follows:
  • 2 left piles + to the top
  • 2 right piles - to the top
In dieser Ansicht ist die spätere Position der beiden PLA-Lüfter markiert. Die Lüfter befinden sich immer an den Seiten der Schraubenlöcher.

In this view, the position of the 2 PLA-cooling-fans is marked. The fans are always on the side of the 2 screwholes.
Wie im Bild vorher, um 180° gedrehte Ansicht. Die Ausrichtung ist egal.

Like in the picture before, but turned by 180°. The orientation of this doesn't matter.
Im Gegensatz dazu ist bei dem nun im Bild zu sehenden Bauteil die Ausrichtung wichtig. Vergleicht dazu die Position der Lüfter mit den 50mm-Bohrungen eurer Carriage. Im Folgenden Bild ist das Bauteil um 90° gedreht. Legt euch die Teile so zurecht, wie ihr sie später montieren wollt.
On the contrary, the orientation of the part now to see in the picture is crucial. Compare the orientation of the 50mm-mountingholes with the orientation of the PLA-cooling fans and align them to your needs.
Tropft 2 Tropfen Sekundenkleber in die 4 Löcher in den Ecken.

Put 2 drops of superglue into the 4 holes in the corners.
Klappt die vorher zurechtgelegten 2 Teile wie ein Buch zusammen.

Put the parts together like to snap a book shut.
Die beiden Teile liegen zusammen.

Both parts are together.
Legt beide Teile zusammengehalten vorsichtig auf den Kopf.

Just turn the both parts (and hold them together) around.
Die beiden Teile liegen jetzt auf dem Kopf.

Both parts are lying upside down.
Nehmt das jetzt oben liegende Teil ab, klappt es auf wi ein Buch, damit ihr euch mit der Ausrichtung nicht vertut.

Take away the upper part like you would open a book, to not loose the correct orientation.
Tropft 2 Tropfen Sekundenkleber in die 4 Löcher in den Ecken des zweiten Teils.

Put 2 drops of superglue into the 4 holes in the corners of the second part.
Klappt das mit Kleber versehene Teil wieder zurück

Put the parts back together like to snap a book shut again.
Beide Teile solltet ihr jetzt zusammen halten.

Keep both parts together now.
Leichter, gleichmäßiger Druck sollte nun für die Zeit, in der der Kleber aushärtet, zugeführt werden. Dieser Vorgang ist wichtig, damit sich die Magneten zueinander ausrichten können, bevor sie festkleben.

Fix the two parts under light pressure, till the glue has set. This step is crucial to get the magnets aligned perfectly before the glue cures.
Wenn ihr nicht zuviel Sekundenkleber benutzt habt, bekommt ihr die Teile wieder auseinander.

If you didn't use too much superglue, eventually the parts will come apart again.
Wenn ihr zuviel Kleber benutzt habt, drückt er sich, wie hier im Bild zu erkennen, heraus und klebt die Teile zusammen.

If you did use too much superglue, the glue will ooze out and will stuck the parts together.
Jetzt zum Einbau des Hotends. Dazu einmal das Hotend "von der falschen Seite" provisorisch einstecken.

Now to part where the hotend will be mounted. Put it in from the wrong side.
Jetzt zum Einbau des Hotends. Dazu einmal das Hotend "von der falschen Seite" provisorisch einstecken.

Now to part where the hotend will be mounted. Put it in from the wrong side.
Dreht jetzt das ganze herum und schaut euch die 2 Ecken an, wo es von 16mm auf 12mm enger wird.

Now, turn the assembly around and look at the two small nooks, where the diameter changes from 16mm to 12mm.
Sollten die zwei kleinen Ecken im Weg sein, schnitzt sie vorsichtig weg.

If you found, that the nooks are in the way for the groove mount, carve them carefully in proper form.
Jetzt sollte es möglich sein, das Hotend durch die Platte zu schieben.

Now you should be able to push the Hotend through the plate.
Es ist absolut OK, wenn das Hotend sehr stramm einzuschieben geht. Desto besser sitzt es nachher.

It is absolute OK, if the Hotend slides in very tight, the tighter the better, but it shouldn't crack the plate.
Nachdem das Hotend stramm und sicher sitzt, nehmt es wieder heraus und schiebt zuerst die kleine Fixier-Plate über den groove mount des Hotends.

Now, if everything fits tight, tear the assambly apart and put the small fixing-plate over the groove mount of the hotend first.
Jetzt könnt ihr das Hotend einschieben und festschrauben.

Now, put the Hotend back in and srew it tight.
